MENGGAMBAR BENTUK BIDANG

MENGGAMBAR BENTUK BIDANG

2.1 Menggambar Sudut

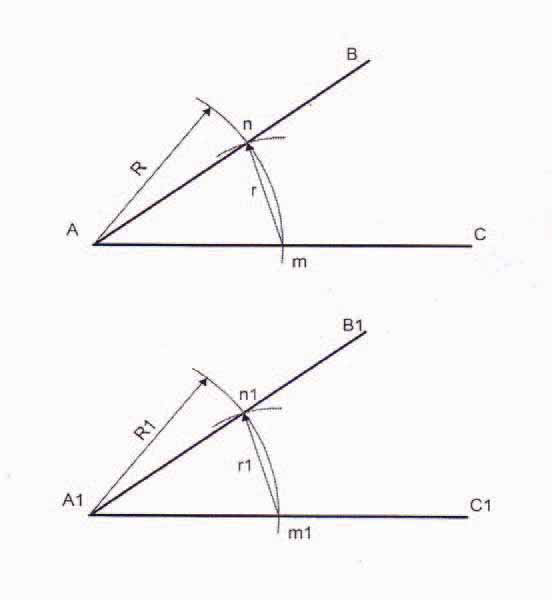

Memindahkan sudut.

a. Buat busur lingkaran dengan A sebagian pusat dengan

jari-jari sembarang R yang memotong kaki-kaki sudut AB

dan AC di n dan m

b. Buat pula busur lingkaran dari A1 dengan jari-jari R1

(R=R1) yang memotong kaki sudut A1 C1 di m1

c. Buat busur lingkaran dari titik m dengan jari-jari r = nm

d. Buat pula busur lingkaran dengan jari-jari r1 = r dari titik di

m1 busur ini memotong busur yang pertama ( jari-jari R1)

di titik n

e. Tarik garis A1 n1 yang merupakan kaki sudut A1 B1

Maka sudut B1 A1 C1 = sudut BAC

Membagi sudut menjadi dua sama besar.

a. lingkaran sebuah busur lingkaran dengan titik A sebagai

pusat dengan jari-jari sembarang R yang memotong kaki

sudut AB dan AC dititik-titik P dan O.

b. Buat dengan P dan O sebagai pusat busur lingkaran

dengan jari-jari sebarang R2 dan R3 (R2 = R3) yang sama

besar.

Kedua busur lingkaran tersebut berpotongan di T

c. Tarik garis AT maka sudut BAT = sudut TAC.

Membagi sudut siku-siku menjadi tiga sama besar.

a. lingkaran sebuah busur lingkaran dengan titik A sebagai

pusat dengan jari-jari sembarang R:busur, lingkaran ini

memotong kaki sudut AB di P dan kaki sudut AC di O.

b. Buat dengan jari-jari R dan busur lingkaran dengan titik

pusat P dan O kedua busur lingkaran ini memotong busur

yang pertama di titik-titik R dan S.

c. Tarik garis AR dan AS, maka sudut BAR = sudut RAS =

sudut SAC.
